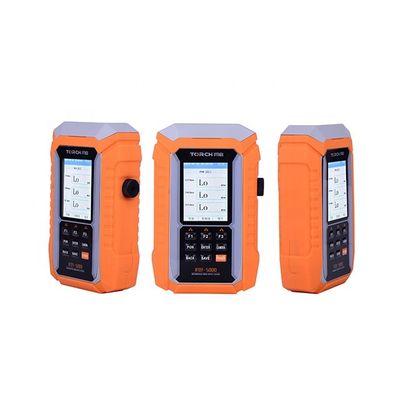

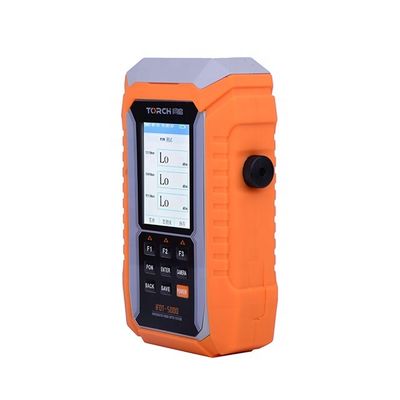

Narzędzie do konserwacji sieci 250X FTTH All-In-One Testing Machine IFOT-5000 z 3,5-calowym wyświetlaczem mikroskopu światłowodowego
|
Powiększenie
|
250X (monitor 3,5 cala)
|
|
Współczynnik rozdzielczości
|
0,75 μm
|
|
Ekran wyświetlający
|
3,5-calowy TFT-LCD, 320*240 pikseli
|
|
Wyjście wideo
|
PAL/NTSC
|
|
Do męskich kabli krosowych
|
250X (monitor 3,5 cala)
|
|
|
25-UM
|
Testowanie: złącze PC FC/SC/ST/E2000
|
|
|
125-UM
|
Testowanie: Złącze PC LC/MU
|
|
|
25-AM
|
Testowanie: złącze FC/SC/ST/E2000 APC
|
|
|
125-AM
|
Testowanie: Złącze LC/MU APC
|
|
|
Do grodzi żeńskich
|
|
|
|
25 UF
|
Testowanie: powierzchnia czołowa FC/SC/ST/E2000 w adapterze
|
|
|
LC-UF
|
Testowanie: powierzchnia czołowa LC/PC w adapterze
|
|
|
FC-AF
|
Testowanie: powierzchnia czołowa FC/APC w adapterze
|
|
|
SC-AF
|
Testowanie: powierzchnia czołowa SC/APC w adapterze
|
|
|
Miernik mocy optycznej (OPM-01)
|
|
|
||
|
Typ
|
OPM-01-A
|
OPM-01-B
|
||
|
Zakres
|
-70 do +10dBm
|
-50 do +26dBm
|
||
|
Długość fali
|
850/1300/1310/1490/1550/1625
|
|
||
|
Precyzja
|
±0,03dB
|
|
||
|
Rezolucja
|
0,01dBm
|
|
||
|
Miernik mocy PON (OPM-02)
|
|
|
||
|
Długość fali
|
Pasmo przenoszenia (nm)
|
Zasięg (dBm)
|
||
|
1310 Łącze nadrzędne
|
1260~1360
|
-45 ~ +10
|
||
|
1490 łącze w dół
|
1470~1505
|
-45 ~ +10
|
||
|
1550 łącze w dół
|
1535~1570
|
-45 ~ +20
|
||
|
Typ
|
OLS-01
|
|
Długość fali (nm)
|
1310/1550
|
|
Emiter
|
FP-LD
|
|
Typ portu
|
Uniwersalny 2,5mm
|
|
Moc wyjściowa
|
>-5 dBm
|
|
Tryb modulacji
|
CW/270Hz/1KHz/2KHz
|
|
Stabilność wyjściowa
|
±0,04 dBm @20℃ @15min
|
|
Typ
|
Wyjście
|
Dystans
|
|
VFL-01
|
>1mW
|
3 ~ 5 km
|
|
VFL-02
|
>5 mW
|
8 ~ 10 km
|
|
VFL-03
|
>7mW
|
13 ~ 15 km
|
|
Przedmiot
|
Opis zawartości
|
|
|
||
|
Standard
|

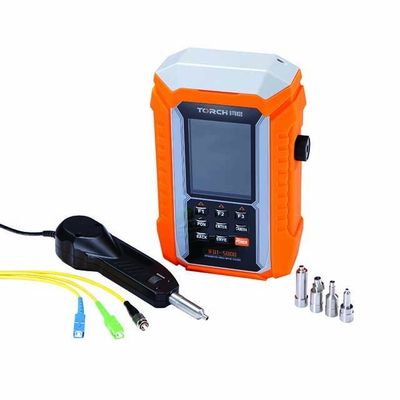

● Monitor główny 3,5'' z funkcją zapisu danych
● Wbudowana sonda inspekcyjna męska 2,5 mm lub 1,25 mm
● Dodatkowa sonda inspekcyjna (z końcówkami grodziowymi 25-UF;125-UF)
● OPM-01-A(-70~+10dBm; 850/1300/1310/1490/1550/1625nm; FC)
● OLS-01(1310/1550;FC)
|
|
|
||
|
Opcjonalny
|

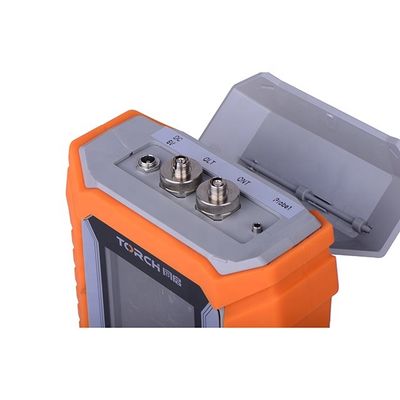

Istnieją tylko DWA interfejsy przeznaczone do funkcji testowej na górze maszyny.Klient może wybrać dowolne dwie pozycje poniżej, aby spełnić określone wymagania.
|
|
|
||
|
|
OPM-01-A □
OPM-01-B □
OPM-02*2 □
|
OLS-01 □
|
VFL-01 □
VFL-02 □
VFL-03 □
|
||
|
|
Uwaga: Jeśli wybrano OPM-02, zajęte będą dwa interfejsy.
|
|
|
||
|
Akcesoria
|
Ładowarka, instrukcja obsługi, torba transportowa, akumulatory litowe
|
|
|
||
